ZDPT12振動平臺是我公司為遠大住宅工業集團股份有限公司制造,為滿足裝配式建筑PC工廠生產線上,把布料完成的混凝土預制件,通過高頻振動消除PC里面的氣泡和空鼓現象,并保證PC上表面的平整度,達到密實效果的設備。
ZDPT12振動平臺由機械部分、液壓控制系統、送板機構以及電氣控制系統等部件組成。

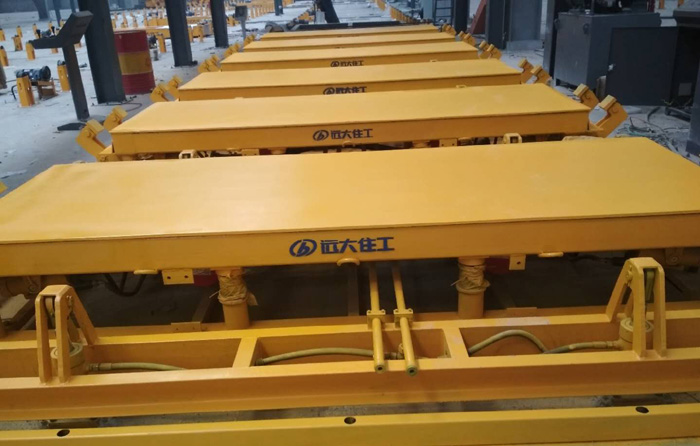

機械部分由6套振動臺板部裝、1套升降支架部裝、1套防護欄等組成。
單個振動臺板部裝由2臺VBE-15222-B振動電機(激振源),1套振動臺板體、8只橡膠復合減振彈簧、1套振動臺板下支架、8個夾緊油缸安裝座等組成,發貨時整體組裝發貨。
液壓控制系統由液壓站、24只夾緊油缸、14只升降油缸,1套液壓管線布置、控制調節閥及接頭等組成。
電氣控制系統:振動臺送板機構、振動系統和液壓系統的控制采用集成控制,所有控制元件都集中在操作臺中。
主要技術參數:
1、液壓系統:負載25T,系統壓力7-10Mpa,供電電壓380V;控制電壓24V;
2、單只升降油缸:缸內徑φ80mm;活塞桿徑φ45mm;銷軸位帶關節軸承;行程:75mm;
3、單只夾緊油缸:缸內徑φ80mm;活塞桿徑φ45mm;銷軸位帶關節軸承。行程:130mm;
4、液壓元件單向閥、電磁溢流閥、電磁轉向閥、液壓鎖、單向節流閥、同步閥采用北京華德或者同等品牌的液壓元件;
5、液壓管線及接頭采用標準液壓件;
6、機械振動由6套相同的振動臺板部裝組成,整體組裝發貨;
7、單臺板振動臺板部裝配置:2臺VBE-15222-B振動電機(激振源);裝機功率2.2Kw×2;激振頻率2850rpm;總激振力13500N×2;
8、設備外形尺寸:12200×4030×550mm;
9、裝機總功率:33.9(7.5+2.2×12) Kw。
